3 基于粒度分布的針片率預測模型

將礦石顆粒看作具有長、寬、高尺寸的三維實體，當最長邊與最短邊比值小于3時，該礦石顆粒為立方狀；比值大于3時，為針片狀。針片狀顆粒在破碎產品中所占的質量百分比，稱為針片率。針片率是評價破碎產品粒形的量化指標121。根據國外相關研究，在圓錐破碎機的生產過程中，排出物料的針片率，主要由破碎機閉邊排料口尺寸與喂入物料的平均尺寸決定。MAGNUS等于2006年建立了用于描述閉邊排料口尺寸與喂入物料平均尺寸對于破碎產品針片率影響情況的經驗?zāi)Ｐ?，如?6)所示

式中U表示閉邊排料口尺寸，戶表示喂入物料平均尺寸，乓表示破碎產品尺寸，F(xiàn)Z(P，U，B)表示破碎產品的針片率?？梢?，該模型所描述的是，在閉邊排料口尺寸與喂入物料平均尺寸一定的情況下，破碎產品的針片率隨其顆粒尺寸的變化情況。由于沒有包含粒度分布信息，這一模型無法對某一粒度范圍的破碎產品或者全部破碎產品的針片率進行計算。結合上文中對于破碎產品粒度分布的分析，破碎產品中針片狀顆粒所占的質量百分比，可以由式(7)求得

式中Psi表示，粒度范圍內破碎產品顆粒尺寸的平均值，可以近似地取為該尺寸范圍的算術平均值；用f(戶，u，毒，)表示，粒度范圍內，破碎產品的針片率水平；只表示．，粒度范圍內的破碎產品占全部破碎產品的質量百分比；表示J粒度范圍內的針片狀顆粒占全部破碎產品的質量百分比，則肼即為破碎產品中針片狀顆粒所占的質量百分比。

由于喂入物料的平均尺寸通常為一定值，故在針片率預測模型中，針片率水平主要由破碎產品的粒度分布情況與閉邊排料口尺寸決定?？紤]到閉邊排料口尺寸是關系到破碎機規格型號的關鍵參數，不適于作為優化設計的白變量，且優化過程中的約束條件過多會嚴重導致計算效率的下降，故在此將針片率預測模型作為優化設計過程的校驗環節。根據優化結果進行針片率預測，若破碎產品的針片率指標滿足設計要求，采納該設計方案；反之，則舍棄該方案。

4基于質量控制預測機制的圓錐破碎機優化模型以圓錐破碎機生產率為優化目標，以粒度為約束條件，以粒形為校驗環節，建立基于質量控制預測機制的圓錐破碎機優化模型。選擇動錐底角of，懸架點高度h，動錐沖程S，以及動錐轉速刀，這四個對圓錐破碎機生產率與破碎產品粒形、粒度影響最大的結構與工作參數作為優化模型的設計變量，如式(8)所示。這些參數的取值一旦確定，圓錐破碎機腔形結構與整機性能便基本確定

生產率水平是評價圓錐破碎機工作性能最為重要的技術指標，故將其作為圓錐破碎機優化模型的優化目標，如式(9)所示。本文采用Matlab優化工具箱中的Fmineon函數進行優化問題的求解，而Fmincon僅能對目標函數的最小值進行尋優，故式(9)中將目標函數取圓錐破碎機優化設計模型的約束條件包括性能約束和邊界約束。其中，性能約束用于保證圓錐破碎機生產的破碎產品的粒度指標位于期望范圍之內；邊界約束用于限定各設計變量的邊界值。設定預期最小標定排料粒度為昂曲，則性能約束如式(10)所示。邊界約束通常根據圓錐破碎機的設計要求和技術人員的相關經驗加以確定，其表達式如式

最后，將破碎產品針片率預測模型作為優化結果的校驗環節，即采用式(7)對于每次優化設計結果進行針片率預測?；谫|(zhì)量控制預測機制的圓錐破碎機優化設計，屬于多變量有約束非線性問題，因而本文利用Matlab優化工具箱中的Fmincon函數進行優化問題的求解。

5算例分析

以國產圓錐破碎機為例，進行優化設計，計算結果如下表所示。為避免優化后的圓錐破碎機零部件結構組成與空間位置發生變化，優化后的結構參數與該機型的原始結構參數相比，不應出現較大差異。同時，為更好地體現優化結果的規律性。在優化過程中，將動錐底角口依次取為400、420、44。、46。、480。在優化過程中，最小標定排料粒度足川。被設定為75％，每組優化結果中的最小標定排料粒度均大于該值。同時，基于針片率預測模型，針對每組優化結果計算其相應的針片率指標，如表所示。

以表中第3組數據為例，依據破碎產品粒度分布計算模型式(3)～(5)可以求得破碎腔各層壓破碎層排出物料與最終破碎產品的粒度分布信息，如圖4所示。依據破碎產品針片率預測模型式(6)、(7)，可以分別求得破碎產品各粒度區間的針片率水平與破碎產品的整體針片率水平，如圖5所示。

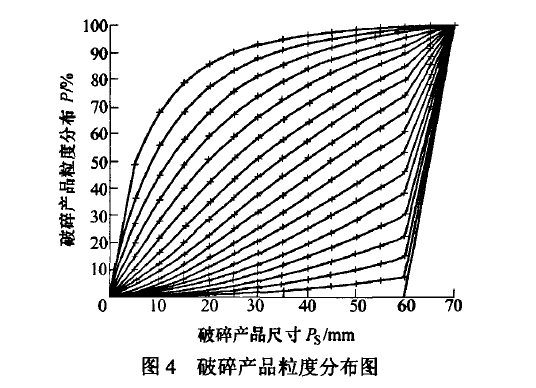

圖4破碎產品粒度分布圖

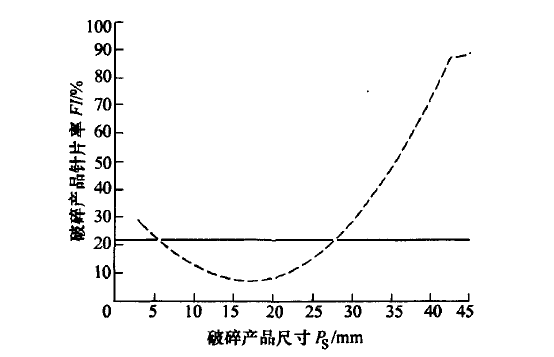

圖5破碎產品總體針片率水平及各粒度區間破碎產品針片率示意圖

根據上表所示的數據，結合國內外相關研究成果以及以往的工作經驗，可以得出，動錐底角的增大，有利于實現物料在破碎腔內的自由下落，從而使得圓錐破碎機的生產效率得到極大的提高。同時，物料下落時間的縮短，使得其在破碎腔中受到擠壓的次數減少，導致破碎產品的粒度質量有所下降。因而，需要相應地提高懸架點高度，從而增加破碎沖程，改善粒度質量。為進一步驗證圓錐破碎機優化設計模型的有效性與可靠性，本課題與機械設備有限公司合作，以表中第3組優化數據所表征的破碎腔腔形信息，對圓錐破碎機進行改進設計，并制造相應的物理樣機。該物理樣機在實際生產過程中，其破碎產品的標定排料粒度為52％，針片率指數為24％，基本符合優化模型與針片率預測模型的計算結果。破碎產品實際粒形、粒度水平與計算結果稍有偏差，其原因主要在于破碎機操作水平、破碎過程給料情況、理論模型的前提假設、破碎機制造誤差等因素的影響。但就總體而言，物料樣機試驗驗證了圓錐破碎機優化設計模型的有效性與可靠性。上述工作對于研制開發高效、節能的新型圓錐破碎機具有一定指導意義。

6結論

(1)對于圓錐破碎機動錐單次擺動過程中的物料下落量進行了分析，推導并建立針對曲線腔形圓錐破碎機的生產率計算模型。

(2)對于破碎腔破碎層的劃分，以及破碎產品粒度分布的相關計算進行了研究，將描述破碎產品粒形情況的經驗?zāi)Ｐ团c粒度預測模型相結合，建立基于粒度分布情況的破碎產品針片率預測模型。

(3)建立起基于產品質量控制預測機制的圓錐破碎機優化設計模型，為研制開發高效、節能的新型圓錐破碎機提供了理論依據。

本文系董 鋼 范秀敏 黃東明《基于產品質量控制預測機制的圓錐破碎機優化方法》，刊于2010年2月《工程機械學報》
