1 型煤簡介

自工業革命以來，人類大規模的使用化石能源，已經對我們的生態環境產生了不可逆的巨大不良影響。特別是進入新世紀，溫室效應日趨嚴峻，極端天氣層出不窮，環境污染持續加劇。在這種背景下，世界各國普遍調整能源政策，致力于發展環境友好型的能源利用途徑。型煤便是利用機械方法將末煤或粉煤加壓成型，具有一定形狀或粒度的煤制成品。常見的有煤磚、蜂窩煤和煤球等。該產品能提高燃燒效率、減少環境污染、擴大瘦煤、氣煤、長焰煤和褐煤等高揮發分弱粘結性煤的應用范圍，為合理利用煤炭資源提供了一種新型的科技手段。

2 生產線投用初期的弊端及難題

河南神火煤電公司某廠自2000年開始研究開發型煤生產，產品從壓制成型到裝車出售需經過三條皮帶轉載到地磅進行稱重，然后進行再次裝車，產品經過多次轉載及撞擊破碎程度較大，并延長了生產線運作周期。是影響本廠產品質量的技術難題，也是制約本廠經濟效益的一個瓶頸。為開發產品自動稱重收集系統，該廠先后使用過計量皮帶收集和紅外線檢測計數等控制手段進行定量收集；為了開發產品防破碎系統該廠先后使用過伸縮溜槽和液壓收集站等手段進行防破碎改造。但因型煤產品的特殊性，均未達到理想效果。隨著新的控制理論及電子產品的高速發展，作者將PLC、位移傳感器與稱重傳感器成功應用于型煤生產線，實現了自動稱重、定量收集、產品防破碎等環節的自動控制，有效提高了產品合格率，大大提高了經濟效益。

3 自動系統設計方案

3.1 總體思路

型煤自壓制成型后直接進行定量裝筐。每筐產品凈重均設置為5.0t，型煤自型煤機壓制出來后，從生產車間直接通過膠帶輸送機運輸至收集車間空筐內，通過稱重傳感器將裝筐重量達到5.0t后自動更換空筐。通過雙梁桁車吊裝直接裝車出售。

3.2 各個環節具體控制方案

3.2.1稱重系統設計

稱重傳感器采用上海天沐自動化儀表有限公司生產的NS-TH4系列稱重傳感器，可設計成5～20mA信號輸出與三菱PLC控制器進行通訊，分別將四只傳感器固定在兩根軌道的兩端，在軌道上安裝平板車由液壓馬達控制往返運輸，空筐被平板車拉至收集皮帶機頭下方時，通過位移傳感器檢測后，PLC控制器直接將空筐及平板車重量進行清零處理，當產品凈重達到設定值5.0t時，PLC控制液壓馬達將重筐拉走、空筐拉入。通過位移傳感器檢測，系統發出信號提醒桁車司機將重筐吊走，并更換成空筐放至該位置。待第二筐裝滿以后重復此過程。　　

3.2.2防破碎系統設計

（1）物料防破碎原理：牛頓運動方程f=m(dv)/dt,其中：f為物體所受的力，m為物體的質量，dv為物體的速度變化，dt為作用時間的變化。根據上式可得，物料防破碎方案有兩種：①降低物體的運動速度；②延長物體的碰撞時間。本系統采用降低物體運動速度以達到防破碎效果。

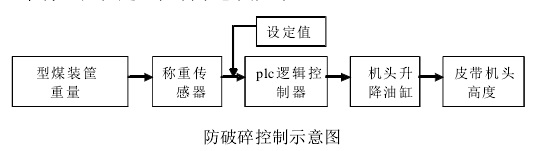

（2）具體設計方案：在收集皮帶距機頭滾筒2m處安裝兩個輔助滾筒，在輔助滾筒與機頭滾筒之間垂直安裝油缸，即將皮帶機頭設計成為“升降機頭”。通過6個位移傳感器將皮帶機頭升降空間設置為5個區間，當空筐時使皮帶機頭落到最低傳感器處，即達到最低點接近筐底位置以減少物料的落差，隨著裝筐重量的增加，PLC通過油缸控制機頭上升高度。當型煤凈重達到1.0t時皮帶機頭升至第二個位移傳感器處；以此類推，隨著型煤堆積高度，逐步提高機頭位置。當達到5.0t時皮帶機頭升至最高處，可由平板車將重筐拉走。控制示意圖如下：

3.3 系統基本配置

系統采用標準控制柜，柜內裝有PLC邏輯控制器及與之配套的繼電器和其他相關控制儀表。型煤重量、皮帶機頭高度及平板車位置分別經過NS-TH4稱重傳感器和位移傳感器計量和檢測后接入控制柜，然后經PLC控制器直接對液壓防破碎控制示意圖自動收集及防破碎系統在型煤生產線中的應用馬達及油缸電磁閥進行邏輯控制。柜內還有多個控制點，分別用于皮帶機頭升降油缸及平板車液壓馬達的連鎖保護。通過對控制器參數的修改和設定，最終可有效控制皮帶機頭升降高度及裝筐重量，從而達到自動稱重及產品防破碎的效果。

4 系統應用效果分析

該系統在河南神火煤業公司某廠設計成功后，正式投用將近一年，在投用后根據生產需要及不同型煤的裝筐密度能有效控制及調整皮帶機頭升降高度，使用良好，安全可靠。作者劉紅巖 孔慶端出自《中國西部科技》2011年11月（中旬）第10卷第32期 總第265期

參考文獻：

[1] 侯志林.過程控制與自動化儀表[M].北京:機械工業出版社,1998.

[2] 周培森.自動檢測與儀表[M].北京:清華大學出版社,1986.
